उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मैक्स आईएल: | 4Ch≤1.5dB, 8≤2.5dB, 18Ch≤2.8dB | चैनल रिक्ति (एनएम): | 20 |
|---|---|---|---|
| Directivity (DB): | > 50 | रिटर्न लॉस (डीबी): | > 45 |
| ऑपरेशन तापमान (डिग्री सेल्सियस): | -20 ~ +85 | भंडारण तापमान (डिग्री सेल्सियस): | -40 ~ +85 |
| प्रमुखता देना: | ऑप्टिकल ऐड ड्रॉप मल्टीप्लेक्सर,एमएक्स डेमक्स सीडब्ल्यूडीएम |
||

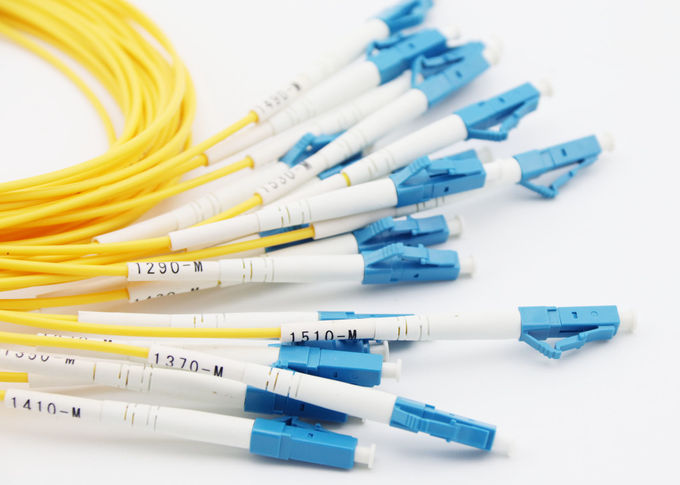

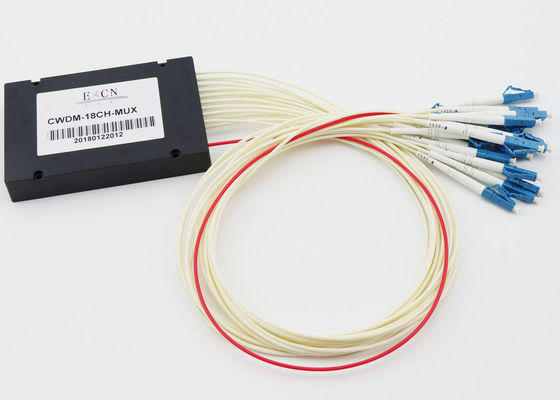

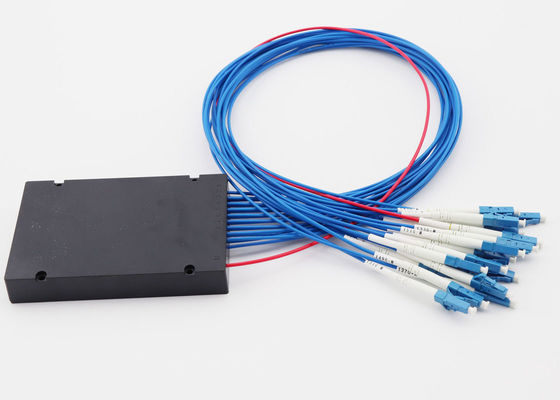

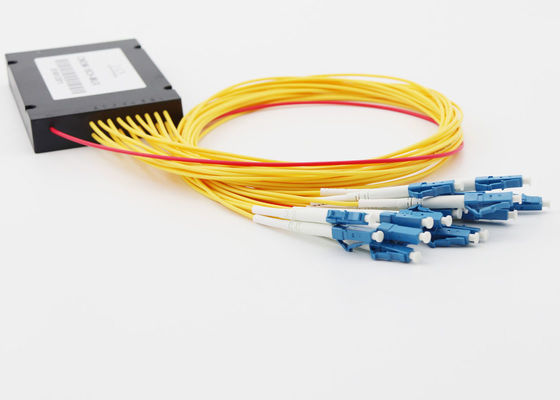

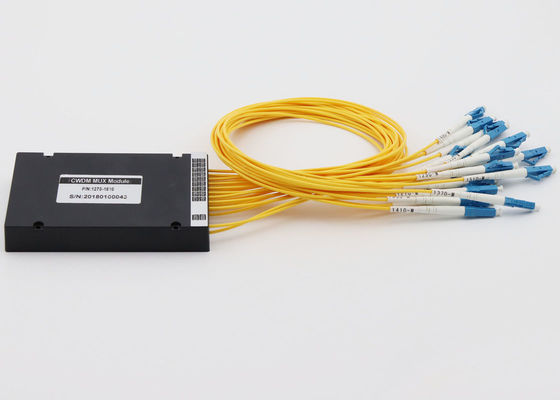

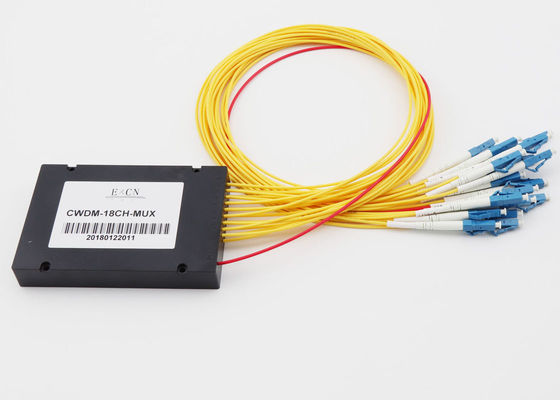

सीडब्ल्यूडीएम एबीएस बॉक्स मॉड्यूल एलसी कॉमननेक्टर के साथ, 4 सीएच, 8 सीएच, 18 Ch उपलब्ध है

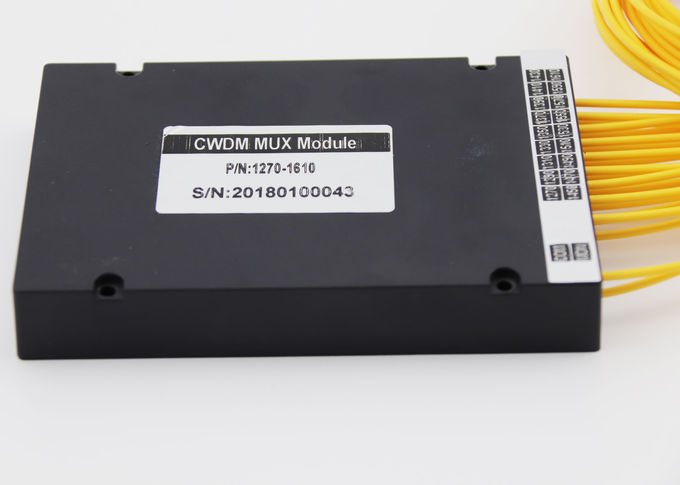

CWDM ABS BOX मॉड्यूल आमतौर पर 1U रैक माउंट में उपयोग किया जाता है। आमतौर पर दो प्रकार होते हैं, एक प्रकार है MUX, दूसरा प्रकार है Demux.There एक विशेष प्रकार, एक ABS बॉक्स मॉड्यूल में MUX / DEMUX है।
CWDM ABS BOX मॉड्यूल 1260 ~ 1610 तरंग दैर्ध्य चलाते हैं, 18 चैनल हैं, चैनल स्पेस 20nm है।
अनुप्रयोगों:
विशेषताएं:
विशेष विवरण:
| पैरामीटर | मूल्य | ||
| CWDM चैनल नंबर | 4Ch, 8Ch, 10Ch, 16Ch, 18Ch | ||
| ऑपरेशन तरंग दैर्ध्य (एनएम) | 1270 ~ 1610 या 1271 ~ 1611 | ||
| केंद्र तरंग दैर्ध्य सटीकता (एनएम) | ± 0.5 | ||
| चैनल रिक्ति (एनएम) | 20 | ||
| Passband (@ -0.5dB बैंडविड्थ) (nm) | ± 7.5 और ± 6.5 | ||
| सम्मिलन हानि (dB) | 1.5 | 2.5 | |
| पास बैंड फ्लैटनेस (dB) | 0.3 | ||
अलगाव (डीबी) | आसन्न चैनल | 30 | |
| गैर-आसन्न चैनल | 45 | ||
| सम्मिलन हानि तापमान संवेदनशीलता (dB / ° C) | <0.005 | ||
| तरंग दैर्ध्य तापमान स्थानांतरण (एनएम / डिग्री सेल्सियस) | <0.002 | ||
| पीडीएल (डीबी) | <0.10 | ||
| पीएमडी (पीएस) | <0.1 | ||
| निर्देशन (dB) | > 50 | ||
| रिटर्न लॉस (डीबी) | > 45 | ||
| रेटेड बिजली (mW) | 500 | ||
| ऑपरेशन तापमान (डिग्री सेल्सियस) | -20 ~ +85 | ||
| भंडारण तापमान (डिग्री सेल्सियस) | -40 ~ +85 | ||
| आयाम (मिमी) | L100 × W80 × H10 | ||
