उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आवेदन: | FTTH FTTB FTTX नेटवर्क | वापसी हानि: | एसएम> 60 डीबी एमएम> 30 डीबी |
|---|---|---|---|
| केबल लंबाई: | 1M या इच्छित | प्रविष्टि नुकसान: | ≤0.7dB |

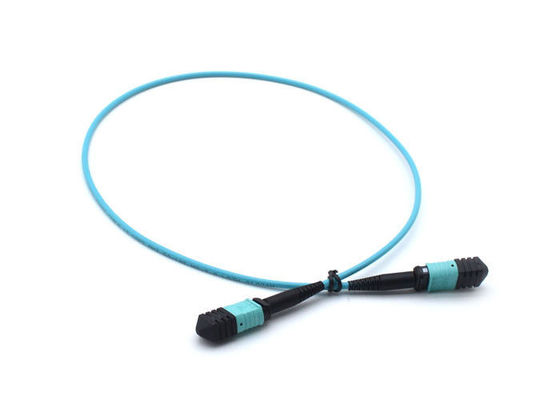

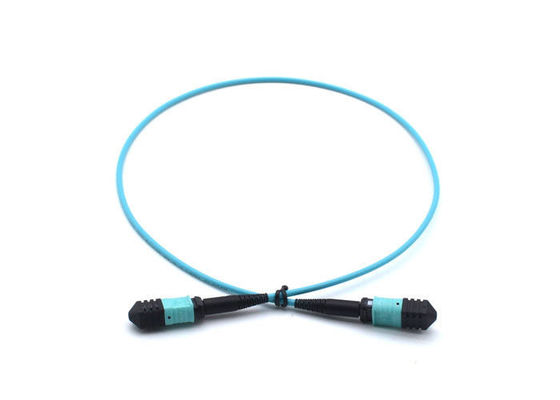

| नाम: | फाइबर ऑप्टिक MPO पैचकार्ड | आपरेटिंग तापमान: | -40 ~ 75 ℃ |
| हाई लाइट: | mpo mtp patch cord,duplex fiber optic patch cord |
||
1. विशेषताएं:
IEC61754-7 और GR-1435-CORE शिकायत।
मॉड्यूलर डिजाइन, प्लग-लॉकिंग संरचना, परीक्षण के लिए आसान, इंस्टॉल, निकालें और समायोजित करें।
आमतौर पर, एकल MTP / MPO कनेक्टर आमतौर पर 12 या अधिक फाइबर को समायोजित कर सकते हैं,
1U ऊंचाई वाले तारों की जगह 96 LC ऑप्टिकल इंटरफ़ेस, सेक्शन तक समायोजित की जा सकती है।
बचत कैबिनेट और रैक अंतरिक्ष, आसान केबल प्रबंधन
विभिन्न प्रकार की जरूरतों को पूरा करने के लिए फाइबर, केबल उपलब्ध हैं।
पुरुष, महिला की पसंद कर सकते हैं। सटीक स्थिति के माध्यम से जुड़ा एडाप्टर के साथ
पिन-पिन पोजिशनिंग फंक्शन, हाई स्टेबिलिटी।
बहु-कोर सामी, छोटे आकार, उच्च गति और उच्च क्षमता ऑप्टिकल की जरूरतों को पूरा करने के लिए
फाइबर संचार प्रणाली और उच्च दक्षता उच्च घनत्व इंटरकनेक्ट वायरिंग।
भविष्य के नेटवर्क के बुनियादी ढांचे के लिए, अत्यधिक स्केलेबल, ईथरनेट और फाइबर चैनल का समर्थन करता है
आवश्यकताओं 10 / 100-1Gbps।
2. MPO / MTP t ype:
| पुरुष (पिन के साथ), महिला (पिन के बिना) | |
| फेरू प्रकार | स्टैंडर्ड एसएम, लो लॉस एसएम; स्टैंडर्ड एमएम, लो लॉस एमएम |
| फाइबर कोर | 4core, 8core, 12core, 24core |
| आवास का रंग | ग्रीन (SM), बेज (MM), येलो (SM कम नुकसान), ब्लू (OM3 50/125) |
| चमकाने का तरीका | पीसी, एपीसी |
| केबल प्रकार | रिबन केबल, रिबन फाइबर, 3.0 मिमी मिनी केबल (250um12F, 24F), 0.9 मिमी केबल |
3. MPO / MTP t est अनुरोध
ए। एंडफेस प्रस्ताव:
| 400 एक्स | दोष विवरण | मात्रा की अनुमति दें | |
| फाइबर (9um, 50um, 62.5um) | सफेद खरोंच | ≤3um | असीमित |
| स्थान | ≤2um | 5 पीसीएस | |
| दोष | / | अनुमाति नहीं | |
| आवरण (62.5-125um) | सफेद खरोंच | ≤3um | असीमित |
| ≤5um | 1 टुकड़ा | ||
| काली खरोंच | ≤3um | 2 पीसीएस | |
| काला धब्बा | ≤2um | असीमित | |
| ≤5um | 3 पीसीएस | ||
| दोष | ≤2um | कोई सीमित के आसपास | |
| ≤15um | कुल लंबाई पक्ष की लंबाई 1/4 से कम है | ||
| प्लास्टिक की अंगूठी | / | असीमित | |
ख। प्रदर्शन:
| MPO / एमटीपी | एसएम मानक सामी | एसएम कम नुकसान साज़िश | एमएम मानक सामी | एमएम कम नुकसान साज़िश | |
| आईएल नुकसान | ठेठ | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| मैक्स | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| आर एल | APC≥50dB | B 25 डीबी | B 35 डीबी | ||
| पीसी B 40 डीबी | |||||
| repeatability | ≤0.30dB (500 से अधिक बार प्लग करें) | 0.30dB (1000 से अधिक बार प्लग करें) | |||
| परस्पर | ≤0.30dB (या तो एक मिलान कनेक्टर के साथ) | ||||
| तन्यता ताकत | ≤0.30dB (अधिकतम तनाव 66N) | ||||
| झटका | ≤0.30dB (10 ~ 55Hz) | ||||
| तापमान सीमा | -40 ° C ~ + 75 ° C | ||||
सी। हस्तक्षेप संकेतक:
| एमपीओ / एमटीपी कनेक्टर | आयाम 3 डी टेस्ट |
| वक्रता त्रिज्या | एक्स ≥2000 मिमी, वाई mm50 मिमी |
| फाइबर की ऊँचाई | 1000 ~ 4000 एनएम |
| एन्डफेस एंगल | X, 0.3 °, Y ± 0.3 ° |
| कोर डुबकी | ± 300nm |
घ। लंबाई सहिष्णुता:
| लंबाई (एम) | सहनशीलता |
| ≤10 | + 10CM |
| 10 <L≤30 | + 15CM |
| > 30 | + 10% |
4. आवेदन:
दूरसंचार
कंप्यूटर नेटवर्क
CATV नेटवर्क
सक्रिय उपकरण समाप्ति
